一、故障概况

近日，我司接到高铁***站直饮水控制系统报修，现场故障现象为：系统配套操作电脑屏幕无法正常操作设备，所有监测、运行数据均显示为问号（？？?），设备整体处于失控、数据异常状态，无法正常监、控直饮水系统运行。此控制系统由北京康特锐设计。

接到报修后，我司技术人员第一时间赶赴现场开展故障排查检修工作。经现场初步核验，该直饮水控制系统核心硬件与软件配置明确：核心控制器为西门子S7-200 CN PLC，人机监控端为台式PC机，搭载紫金桥组态软件，PC机与PLC之间通过RS232-PPI专用数据电缆建立通讯连接。结合故障表现，初步判定故障点位集中在PLC-数据通讯电缆-PC机的整条通讯链路中，为设备通讯故障。

二、现场初步排查情况

技术人员抵达现场后，按照先简易、后复杂的排查原则，开展基础故障排查，具体操作如下：

1. 设备断电重启复位：分别对PLC控制柜、上位机PC执行彻底断电关机操作，静置片刻后重新上电启动，消除设备临时程序卡顿、系统缓存异常等软性故障。

2. 线路外观检查：仔细检查RS232-PPI数据电缆两端接口与PC机COM口、PLC通讯口的连接状态，核查线路无松动、脱落、破损、氧化等肉眼可见异常，接线状态完好。

3. 软件参数核验：重启设备后，逐项检查紫金桥组态软件的通讯参数、设备地址、端口配置等核心设置，确认软件配置参数均为原厂正常参数，无人为修改、配置丢失情况。

完成以上排查与复位操作后，重新启动组态软件，设备故障依旧，仍然无法操作，数据显示异常，可排除临时系统故障、接线松动、软件配置错误等基础问题，确定为硬件本体故障。

三、返厂深度检修过程

为精准定位故障点位，在征得现场客户同意后，技术人员将故障PLC控制器、RS232-PPI数据通讯电缆、上位机PC整机拆除带回公司，进行专业实验室深度检测维修，具体检修流程如下：

（一）PC机串口检测

采用串口回路环对PC机自带COM通讯端口进行专项测试，测试结果显示PC机串口收发数据正常，端口无硬件损坏、信号异常问题，排除上位机硬件故障。

（二）PLC控制器故障维修

使用公司专用测试电脑，搭载STEP-7 Micro/WIN编程软件，通过正常USB-PPI编程电缆与待测PLC建立通讯，多次尝试均通讯失败，判定PLC通讯接口硬件损坏。

技术人员对PLC设备拆解检修，更换损坏的通讯接口芯片，完成硬件修复后，再次通过编程电缆连接测试，PLC通讯连接恢复正常。仅存在PLC程序密码保护，无法读取内部程序，但不影响设备正常通讯与后续系统运行，PLC硬件故障修复完成。

（三）通讯电缆故障判定

将修复完成的PLC、原故障RS232-PPI电缆、检测正常的PC机重新配套连接，启动紫金桥组态软件测试通讯，系统依旧通讯失败，数据持续显示问号，无法正常监控。结合已排除PC机、PLC故障的前提，判定原RS232-PPI数据通讯电缆也存在内部线路故障，导致整条通讯链路中断。

（四）故障修复验证

采购全新正品RS232-PPI数据通讯电缆替换故障电缆后，重新搭建PLC与PC机通讯链路，启动组态软件测试，设备通讯连接成功，所有运行数据、监测数据均可正常显示，设备操作功能恢复正常，彻底完成故障修复。

四、现场复装调试与验收

设备检修完成后，技术人员携带修复的PLC、全新RS232-PPI通讯电缆、正常上位机PC返回高铁***站现场，开展设备复装调试工作。

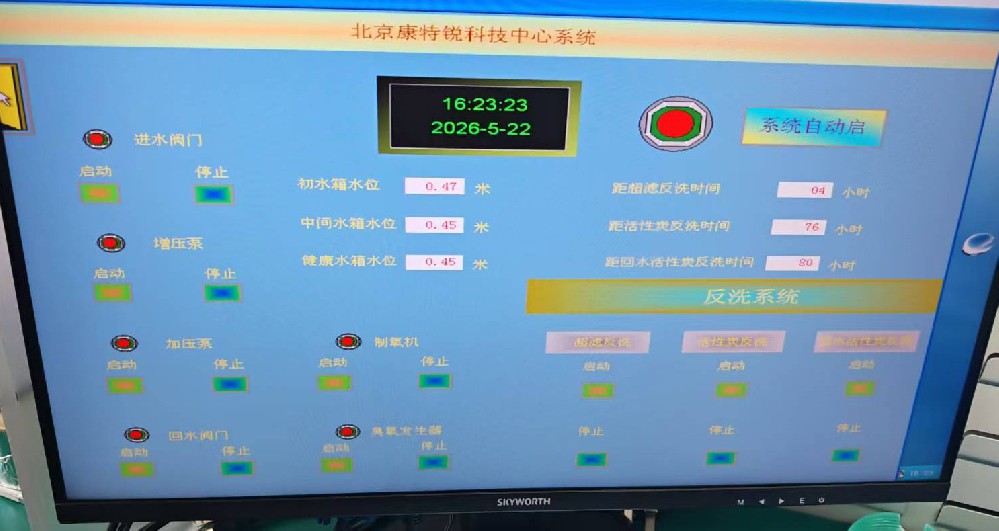

严格按照设备安装规范，完成PLC控制柜、上位机的安装固定与线路对接，确认所有接线无误后上电启动整套直饮水控制系统。设备启动后运行稳定，紫金桥组态软件通讯正常，无断连、延迟问题，人机界面操作流畅，所有设备运行数据、状态数据均正常显示，无问号异常，整套直饮水控制系统完全恢复正常工作状态。

五、故障根本原因总结

本次设备故障为双重硬件叠加故障，具体原因如下：

1. 西门子S7-200 CN PLC通讯接口芯片损坏，导致PLC通讯收发功能失效；

2. 配套RS232-PPI数据通讯电缆内部线路损坏，造成通讯链路传输中断；

两处硬件故障同时出现，直接导致PC机与PLC无法建立有效通讯，最终引发组态软件无法操作、数据显示异常的问题。

小知识：西门子RS232-PPI通讯电缆内部有芯片和电路，实现RS232-RS485的转换和光电隔离。
